Муфта соединительная термоусаживаемая до 1 кВ в бумажной маслопропитанной изоляции

Муфта соединительная термоусаживаемая до 1 кВ в бумажной маслопропитанной изоляции
Сечение от 16 до 240 мм²
Температура эксплуатации: -55 до +60 °C
Напряжение от 0,4 до 1 кВ
Номинальная частота 50 Гц
Срок эксплуатации 25 лет

Разработано Виталием Ильичом Берманом.

Муфты кабельные соединительные серии 3-4-5СТпб-1 предназначены для соединения многожильных силовых кабелей с бумажной маслопропитанной изоляцией с броней и без брони для электрических сетей с изолированной и заземленной нейтралью. Поставляются в виде комплекта деталей и материалов.

Муфты подходят для эксплуатации под землей, в наружных установках, внутри помещений и под навесом.

Типы кабеля: КСЭТ-1, СБ-1, СБ2л-1, СБ2лГ-1, СБ2лШв-1, СБГ-1, СБл-1, СБлШв-1, СБШв-1, СГ-1, СКЛ-1, СП-1, СП2л-1, СПГ-1, СПл-1, СШв-1, ЦОСБ-1, ЦОСБГ-1, ЦСБ-1, ЦСБ2л-1, ЦСБГ-1, ЦСБл-1, ЦСБлШв-1, ЦСБШв-1, ЦСКЛ-1, ЦСКЛШв-1, ЦСП-1, ЦСПГ-1, ЦСПл-1, ЦСПлШв-1, ЦСШв-1, СБлУ-1, СБГУ-1, АСБ-1, АСБ2л-1, АСБ2лГ-1, АСБ2лШв-1, АСБГ-1, АСБл-1, АСБлШв-1, АСБШв-1, АСГ-1, АСКЛ-1, АСП-1, АСП2л-1, АСПГ-1, АСПл-1, АСШв-1, АЦОСБ-1, АЦОСБГ-1, АЦСБ-1, АЦСБ2л-1, АЦСБГ-1, АЦСБл-1, АЦСБлШв-1, АЦСБШв-1, АЦСКЛ-1, АЦСКЛШв-1, АЦСП-1, АЦСПГ-1, АЦСПл-1, АЦСПлШв-1, АЦСШв-1, АСБлУ-1, АСБГУ-1, ЦААШвУ-1, ААБлГу-1, ЦААБлУ-1, ААПлУ-1, АСГу-1, ААШнгУ-1, ААБв-1, ААБвГ-1, ААГ-1, ААБл-1, ААБ2л-1, ААБлГ-1, ААБнлГ-1, ААБ2лШв-1, ААБ2лШп-1, ААБлШв-1, ААПл-1, ААП2л-1, ААПлГ-1, ААП2лШв-1, ААШв-1, ААШп-1, АОСБ-1, АОСБГ-1, АОСК-1, АСБВ-1, АСКлШв-1, ЦААБв-1, ЦААБвГ-1, ЦААБл-1, ЦААБ2л-1, ЦААБлГ-1, ЦААБНлГ-1, ЦААПл-1, ЦААП2л-1, ЦААПлГ-1, ЦААШв-1, ЦАОСБ-1, ЦАОСБГ-1, ЦАСБ-1, ЦАСБл-1, ЦАСБ2л-1, ЦАСБГ-1, ЦАСБШв-1, ЦАСБлШв-1, ЦАСКл-1, ЦАСКлШв-1, ЦАСП-1, ЦАСПл-1, ЦАСПГ-1, ЦАСШв-1.

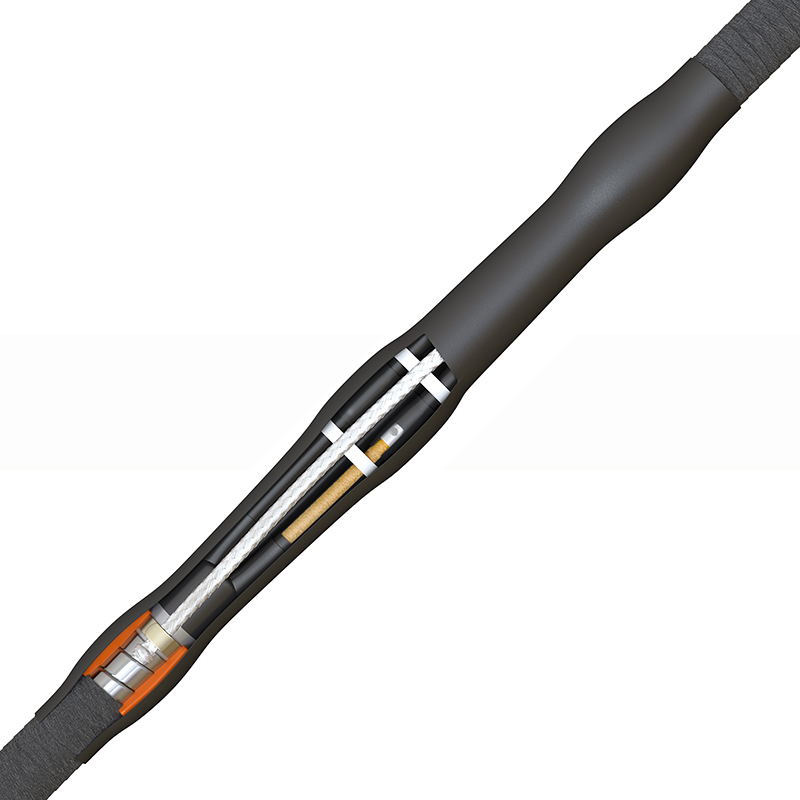

Муфта соединительная термоусаживаемая на кабель напряжением до 1 кВ в бумажной маслопропитанной изоляции



Термоусаживаемые материалы в комплектации соединительной муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.

Муфты с маркировкой (Б) комплектуются соединительными гильзами с контактными болтами с отрывной головкой.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-001-85731248–2015.



Без соединителей

С соединителями

Кол-во жил

Сечение, мм2

3СТпб 1

3СТпб-1-16/25

 3СТпб 1 Б

3СТпб-1-16/25(Б)

3

16/25

3СТпб-1-35/50

3СТпб-1-35/50(Б)

3

35/50

3СТпб-1-70/120

3СТпб-1-70/120(Б)

3

70/120

3СТпб-1-150/240

3СТпб-1-150/240(Б)

3

150/240
4СТпб 1

4СТпб-1-16/25

 4СТпб 1Б

4СТпб-1-16/25(Б)

4

16/25

4СТпб-1-35/50

4СТпб-1-35/50(Б)

4

35/50

4СТпб-1-70/120

4СТпб-1-70/120(Б)

4

70/120

4СТпб-1-150/240

4СТпб-1-150/240(Б)

4

150/240
5СТпб 1

5СТпб-1-16/25

 5СТпб 1 Б

5СТпб-1-16/25(Б)

5

16/25

5СТпб-1-35/50

5СТпб-1-35/50(Б)

5

35/50

5СТпб-1-70/120

5СТпб-1-70/120(Б)

5

70/120

5СТпб-1-150/240

5СТпб-1-150/240(Б)

5

150/240
Сечение жил кабеля от 16 до 240 мм2
Число жил 3, 4, 5
Напряжение до 1 кВ
Тип изоляции маслопропитанная бумага
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -55 до +60 °C
Комплектация

Наименование деталей и материалов

3СТпб-1(Б)

3СТпб-1

4СТпб-1(Б)

4СТпб-1

5СТпб-1(Б)

5СТпб-1

Рукав полиэтиленовый

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Инструкция к монтажу

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Трубка жильной изоляции

6 шт

6 шт

8 шт

8 шт

10 шт

10 шт

Перчатка термоусаживаемая

2 шт

2 шт

2 шт

2 шт

2 шт

2 шт

Трубка герметизации гильзы

3 шт

3 шт

4 шт

4 шт

5 шт

5 шт

Защитный кожух

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Мастика герметизирующая

1-3 шт

1-3 шт

1-3 шт

1-3 шт

1-3 шт

1-3 шт

Жила заземления

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Гильза соединительная

3 шт

X

4 шт

X

5 шт

X

Проволока стальная

2 шт

2 шт

2 шт

2 шт

2 шт

2 шт

Жир паяльный

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Припой ПОС-30

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Лента киперная

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Пружина постоянного давления

2 шт

2 шт

2 шт

2 шт

2 шт

2 шт
Размерный ряд материалов

Наименование деталей и материалов

16-25

35-50

70-120

150-240

Трубка жильной изоляции

12/6

0,25 м

16/8

0,2 м

25/12,5

0,3 м

25/12,5

0,33 м

Трубка герметизации гильзы

19/6

0,12 м

28/6

0,14 м

35/12

0,17 м

45/13

0,2 м

Защитный кожух

75/25

0,6 м

95/25

0,6 м

130/36

0,8 м

140/42

0,8 м

Жила заземления

16 мм2

0,6 м

16 мм2

0,6 м

25 мм2

0,7 м

25 мм2

0,7 м

Мастика герметизирующая

1 шт

1 шт

3 шт

3 шт

Проволока стальная

1 м

1 м

1 м

1 м

Жир паяльный

10 гр

10 гр

10 гр

10 гр

Припой ПОС-30

25 гр

25 гр

25 гр

25 гр

Лента киперная

1 м

1 м

1 м

1 м

Пружина постоянного давления

НРППД №2

НРППД №3

НРППД №4

НРППД №5
Размеры перчаток


16-25

35-50

70-120

150-240

Для 3-х жильных кабелей

36/15

56/26

76/34

91/45

Для 4-х жильных кабелей

35/20

46/21

68/30

80/36

Для 5-ти жильных кабелей

35/23

56/29

81/36

94/46
EnstoRaychemRadpolCellpack
SJK0 6-35 SJAAKR1 35-50 GUSJ-01/3x 16– 70 POLJ-01/4X 10- 35 ZRM-1/JLP-CX4 16-25 JLP-CF3 16-25 SMH4 1,5-16
SJK1 25-70 SJAAKR3 70-150 GUSJ-01/3x 50–120 POLJ-01/4X 25- 70 ZRM-2/JLP-CX4 35-70 JLP-CF3 35-50 SMH4 6-25
SJK2 50-120 SJAAKR4 120-240 GUSJ-01/3x120–240 POLJ-01/4X 70-120 ZRM-3/JLP-CX4 95 JLP-CF3 70-95 SMH4 16-50
SJK3 95-240 SJAAKR1.47 35-50 GUSJ-01/4x 16– 95 POLJ-01/4X150-240 ZRM-4/JLP-CX4 120-150 JLP-CF3 120-150 SMH4 25-95
SJK4 150-300 SJAAKR3.47 70-150 GUSJ-01/4x 50–150 SMOE-81516 ZRM-5/JLP-CX4 185-300 JLP-CF3 185-240 SMH4 25-150
SJK0C 6-25 SJAAKR4.47 120-240 GUSJ-01/4x120–240 SMOE-81517 ZRM 16-50 / JLP-CX4 16-50 JLP-CF4 16-25 SMH4 95-300
SJK1C 10-50 SJPPKR1 35-50   SMOE-81518 ZRM 70-120 / JLP-CX4 70-120 JLP-CF4 35-50 SMH4 6-35 V
SJK2C 50-95 SJPPKR3 70-120   SMOE-81519 ZRM 150-300 / JLP-CX4 150-300 JLP-CF4 70-95 SMH4 25-70 V
SJK3C 95-240 SJPPKR4 120-240   POLJ-01/5X 10- 35   JLP-CF4 120-150 SMH4 70-150 V
SJK4C 150-300 SJPPKR1.47 35-50   POLJ-01/5X 25- 70   JLP-CF4 185-240 SMHA4 35-150
  SJPPKR3.47 70-120   POLJ-01/5X 70-120
  SJPPKR4.47 120-240   POLJ-01/5X150-240
