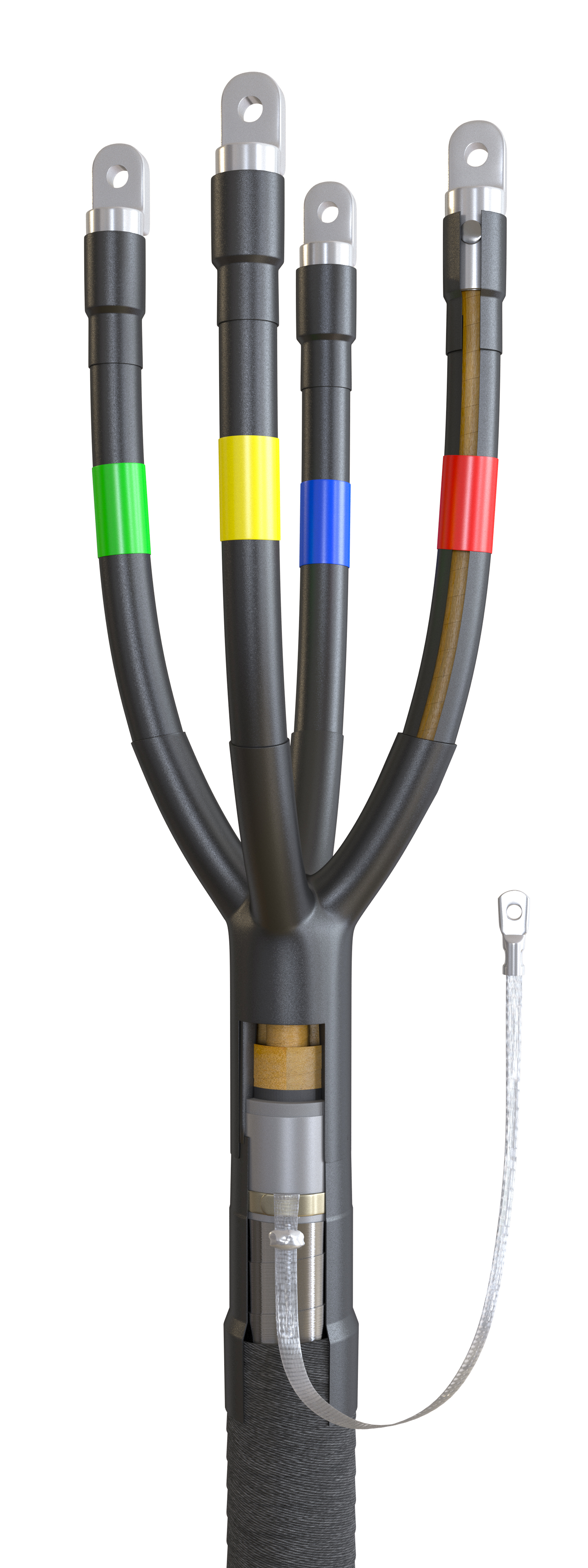

Муфта концевая термоусаживаемая до 1 кВ в бумажной маслопропитанной изоляции

Муфта концевая термоусаживаемая до 1 кВ в бумажной маслопропитанной изоляции
Сечение от 16 до 240 мм²
Температура эксплуатации: -55 до +60 °C
Напряжение от 0,4 до 1 кВ
Номинальная частота 50 Гц
Срок эксплуатации 25 лет

Разработано Виталием Ильичом Берманом.

Муфты кабельные концевые серии 3-4-5КВ(Н)Тпб-1 предназначены для оконцевания многожильных силовых кабелей с бумажной маслопропитанной изоляцией с броней и без брони для электрических сетей с изолированной и заземленной нейтралью. Поставляются в виде комплекта деталей и материалов.

Подходит для эксплуатации в наружных установках, внутри помещений и под навесом.

Типы кабеля: КСЭТ-1, СБ-1, СБ2л-1, СБ2лГ-1, СБ2лШв-1, СБГ-1, СБл-1, СБлШв-1, СБШв-1, СГ-1, СКЛ-1, СП-1, СП2л-1, СПГ-1, СПл-1, СШв-1, ЦОСБ-1, ЦОСБГ-1, ЦСБ-1, ЦСБ2л-1, ЦСБГ-1, ЦСБл-1, ЦСБлШв-1, ЦСБШв-1, ЦСКЛ-1, ЦСКЛШв-1, ЦСП-1, ЦСПГ-1, ЦСПл-1, ЦСПлШв-1, ЦСШв-1, СБлУ-1, СБГУ-1, АСБ-1, АСБ2л-1, АСБ2лГ-1, АСБ2лШв-1, АСБГ-1, АСБл-1, АСБлШв-1, АСБШв-1, АСГ-1, АСКЛ-1, АСП-1, АСП2л-1, АСПГ-1, АСПл-1, АСШв-1, АЦОСБ-1, АЦОСБГ-1, АЦСБ-1, АЦСБ2л-1, АЦСБГ-1, АЦСБл-1, АЦСБлШв-1, АЦСБШв-1, АЦСКЛ-1, АЦСКЛШв-1, АЦСП-1, АЦСПГ-1, АЦСПл-1, АЦСПлШв-1, АЦСШв-1, АСБлУ-1, АСБГУ-1, ЦААШвУ-1, ААБлГу-1, ЦААБлУ-1, ААПлУ-1, АСГу-1, ААШнгУ-1, ААБв-1, ААБвГ-1, ААГ-1, ААБл-1, ААБ2л-1, ААБлГ-1, ААБнлГ-1, ААБ2лШв-1, ААБ2лШп-1, ААБлШв-1, ААПл-1, ААП2л-1, ААПлГ-1, ААП2лШв-1, ААШв-1, ААШп-1, АОСБ-1, АОСБГ-1, АОСК-1, АСБВ-1, АСКлШв-1, ЦААБв-1, ЦААБвГ-1, ЦААБл-1, ЦААБ2л-1, ЦААБлГ-1, ЦААБНлГ-1, ЦААПл-1, ЦААП2л-1, ЦААПлГ-1, ЦААШв-1, ЦАОСБ-1, ЦАОСБГ-1, ЦАСБ-1, ЦАСБл-1, ЦАСБ2л-1, ЦАСБГ-1, ЦАСБШв-1, ЦАСБлШв-1, ЦАСКл-1, ЦАСКлШв-1, ЦАСП-1, ЦАСПл-1, ЦАСПГ-1, ЦАСШв-1.

Концевая термоусаживаемая муфта на кабель напряжением до 1 кВ в бумажной маслопропитанной изоляции

Термоусаживаемые материалы в комплектации концевой муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.

Концевые муфты с маркировкой (Б) комплектуются болтовыми наконечниками с контактными болтами с отрывной головкой.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-006-85731248–2015.

Без оконцевателей

С оконцевателями

Кол-во жил

Сечение кабеля, мм2

3КВНТпб 1

3КВ(Н)Тпб-1-16/25

 3КВНТпб 1 Б

3КВ(Н)Тпб-1-16/25(Б)

3

16/25

3КВ(Н)Тпб-1-35/50

3КВ(Н)Тпб-1-35/50(Б)

3

35/50

3КВ(Н)Тпб-1-70/120

3КВ(Н)Тпб-1-70/120(Б)

3

70/120

3КВ(Н)Тпб-1-150/240

3КВ(Н)Тпб-1-150/240(Б)

3

150/240
4КВНТпб 1

4КВ(Н)Тпб-1-16/25

 4КВНТпб 1 Б

4КВ(Н)Тпб-1-16/25(Б)

4

16/25

4КВ(Н)Тпб-1-35/50

4КВ(Н)Тпб-1-35/50(Б)

4

35/50

4КВ(Н)Тпб-1-70/120

4КВ(Н)Тпб-1-70/120(Б)

4

70/120

4КВ(Н)Тпб-1-150/240

4КВ(Н)Тпб-1-150/240(Б)

4

150/240
5КВНТпб 1

5КВ(Н)Тпб-1-16/25

 5КВНТпб 1Б

5КВ(Н)Тпб-1-16/25(Б)

5

16/25

5КВ(Н)Тпб-1-35/50

5КВ(Н)Тпб-1-35/50(Б)

5

35/50

5КВ(Н)Тпб-1-70/120

5КВ(Н)Тпб-1-70/120(Б)

5

70/120

5КВ(Н)Тпб-1-150/240

5КВ(Н)Тпб-1-150/240(Б)

5

150/240
Сечение жил кабеля от 16 до 240 мм2
Число жил 3, 4, 5
Напряжение до 1 кВ
Тип изоляции маслопропитанная бумага
Установка внутренняя / наружная
Климатическое исполнение УХЛ 1,5 по ГОСТ 15150-69
Температура эксплуатации от -55 до +60 °C
Комплектация


3КВ(Н)Тпб-1(Б)

3КВ(Н)Тпб-1

4КВ(Н)Тпб-1(Б)

4КВ(Н)Тпб-1

5КВ(Н)Тпб-1(Б)

5КВ(Н)Тпб-1

Рукав полиэтиленовый

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Инструкция к монтажу

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Перчатка термоусаживаемая

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Трубка жильной изоляции

3 шт

3 шт

4 шт

4 шт

5 шт

5 шт

Трубка герметизации наконечника

3 шт

3 шт

4 шт

4 шт

5 шт

5 шт

Поясная манжета

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Трубка маркировочная

3 шт

3 шт

4 шт

4 шт

5 шт

5 шт

Мастика герметизирующая

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Жила заземления с наконечником

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Наконечник кабельный

3 шт

Х

4 шт

Х

5 шт

Х

Проволока стальная

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Пружина постоянного давления

1 шт

1 шт

1 шт

1 шт

1 шт

1 шт

Жир паяльный

10 гр

10 гр

10 гр

10 гр

10 гр

10 гр

Припой ПОС-30

25 гр

25 гр

25 гр

25 гр

25 гр

25 гр
Размерный ряд материалов

Наименование деталей и материалов

16-25

35-50

70-120

150-240

Трубка жильной изоляции

12/6

0,6 м

25/12,5

0,6 м

25/12,5

0,8 м

25/12,5

0,8 м

Трубка герметизации наконечников

19/6

0,05 м

28/6

0,1 м

45/13

0,1 м

45/13

0,1 м

Поясная манжета

45/13

0,15 м

55/16

0,2 м

75/25

0,25 м

85/25

0,2 м

Трубка маркировочная

12/6

0,02 м

16/8

0,05 м

30/15

0,05 м

30/15

0,05 м

Жила заземления с наконечником

16 мм2

0,5 м

16 мм2

0,5 м

16 мм2

0,5 м

16 мм2

0,5 м

Проволока стальная

1 м

1 м

1 м

1 м

Пружина постоянного давления

НРППД №2

НРППД №3

НРППД №4

НРППД №5
Размеры перчаток

Размеры перчаток

16-25

35-50

70-120

150-240

Для 3-х жильных кабелей

37/15

60/28

70/32

70/32

Для 4-х жильных кабелей

34/20

48/22

62/30

90/44

Для 5-ти жильных кабелей

42/21

56/29

70/38

95/46
CellpackEnstoNexansRaychemRadpolSicame
SFEH4 1.5-6 STK1 35-50 HJ11.1202 25-95 17GTS1.50w 25 50 POLT-12C/1XI-L12 EPKT-0031-L12 GUST-01/3x 25- 70/ 750-L12 TLP-CX4 16-35 JUPTH 12 25-95 CM
SFEH4 4-16 STK3 70-185 HJ11.1203 95-240 17GTS1.95w 50 95 POLT-12D/1XI-L12A EPKT-0047-L12 GUST-01/3x 70-120/ 750-L12 TLP-CX4 50-70 JUPTH 12 70-150 CM
SFEH4 25-50 STK4 185-300 HJ11.1204 150-300 17GTS1.240w 95 240 POLT-12D/1XI-L12B EPKT-0063-L12 GUST-01/3x120-240/ 750-L12 TLP-CX4 95-120 JUPTH 12 120-240 CM
SFEH4 70-150 STK1.27 35-50 HJ11.1205 400-630 17GTS1.400w 240 400 POLT-12E/1XI-L16 EPKT-0015 GUST-01/4x 25- 70/ 750-L12 TLP-CX4 150-240 JUPTH 12 150-300 CM
SFEH4 150-300 STK3.27 70-185 HJ11.1206 800-1000 17GTS1.630w 400 630* POLT-12F/1XI-L20A EPKT-0031 GUST-01/4x 70-150/ 750-L12 TLP-CX5 10-16 JUPTH 12 300-630 CM
SESPB3 25-35 STK4.27 185-300 1 HJ11.1202C 25-95 17GTS1.95R 25 95 POLT-12C/1XI EPKT-0063 GUST-01/4x120-240/ 750-L12 TLP-CX5 25-50
SESPB3 95-150 STAKR1 35-50 HJ11.1203C 95-240 17GTS1.240R 50 240 POLT-12C/1XO EPKT-0047 GUST-01/3x 25- 70/ 750 TLP-CX5 70-120
SESPB3 185-300 STAKR3 70-150 HJ11.1204C 150-300 17GTS1.400R 185 400 POLT-12C/1XO-L12 POLT-01/5X 35- 70-L12 GUST-01/3x 70-120/ 750 TLP-CX5 150-240
SESPB4 4-16 STAKR4 185-240 HJ11.1205C 400-630 17GTS1.630R 400 630 POLT-12D/1XI POLT-01/5X 70-120-L12 GUST-01/3x120-240/ 750 JHP-10-CX1 50-70
SESPB4 25-35 STAKR1.27 35-50 HJ11.1206C 800-1000   POLT-12D/1XO POLT-01/5X150-240-L12 GUST-01/4x 25- 70/ 750 JHP-10-CX1 95-150
SESPB4 50-70 STAKR3.27 70-150     POLT-12D/1XO-L12A POLT-01/5X 10-35 GUST-01/4x 70-150/ 750 JHP-10-CX1 185-240
SESPB4 95-150 STAKR4.27 185-240     POLT-12E/1XI POLT-01/5X 35-70 GUST-01/4x120-240/ 750-L12 JHP-10-CX1 50-150 (S
SESPB4 185-300 STPKR1 35-50     POLT-12E/1XO POLT-01/5X 70-120   JHP-10-CX1 150-240 (S)
CHM 12 150 - 300 STPKR3 70-150     POLT-12D/1XO-L12B     JHP-10-CX1 240-400 (S)
CHM 12 300 - 400 STPKR4 185-240     POLT-12F/1XI
CHM 12 500 - 800 STPKR1.27 35-50     POLT-12F/1XO
  STPKR3.27 70-185     POLT-12E/1XO-L16
  STPKR4.27 185-240     POLT-12F/1XO-L20A

В разработке
