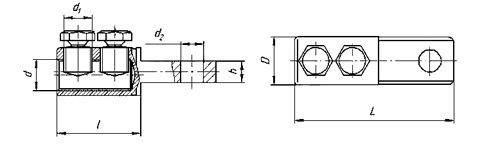

Схема
| Размеры(мм) | Обозначение наконечников | ||
|---|---|---|---|
| НД-50 | НД-120 | НД-240 | |
| Сечение жилы | 25-50 | 70-120 | 150-240 |
| L | 76 | 88 | 101 |
| l | 44 | 54 | 56 |
| D | 19 | 26,5 | 37 |
| d | M12x1 | M18x1 | M26x1 |
| d1 | М10х1,5 | M16x1,5 | M20x1,5 |
| d2 | 10,5 | 13 | 13 |
| h | 8 | 12,3 | 14,2 |

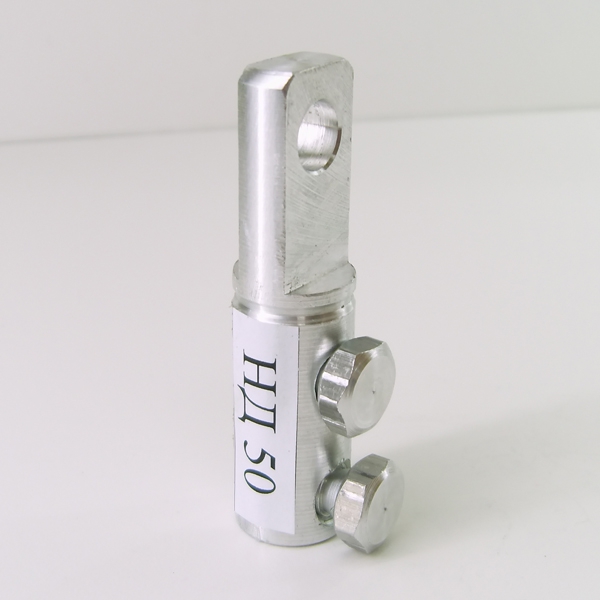

Наконечники болтовые НД
Наконечники болтовые предназначены для оконцевания токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.
